HM安装工艺

德国HM钢板散热器

——安装支架

1、弹簧挂臂式支架安装示意

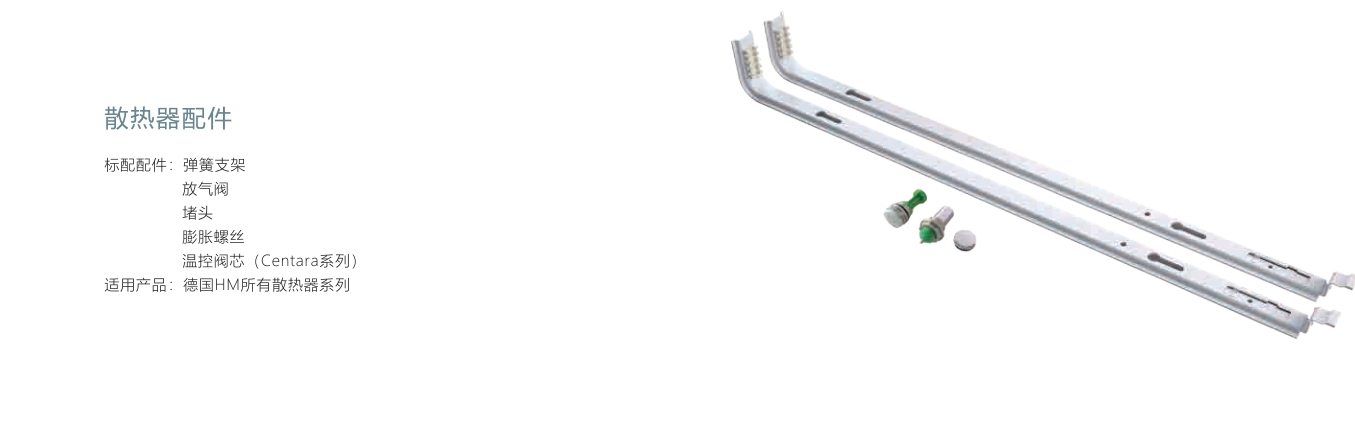

标配弹簧挂臂


1 、用铅坠将弹簧挂臂垂直地固定在墙壁上,并用长孔进行水平找平。


2、散热器拆去包装, 卡放在下端的塑料齿片上。


3、建议将散热器卡放在靠墙壁一侧的第二个凹槽内,这样,散热器底部与墙壁的间距为 35mm(顶部的墙体间距出厂时已经作了相应的设置)。

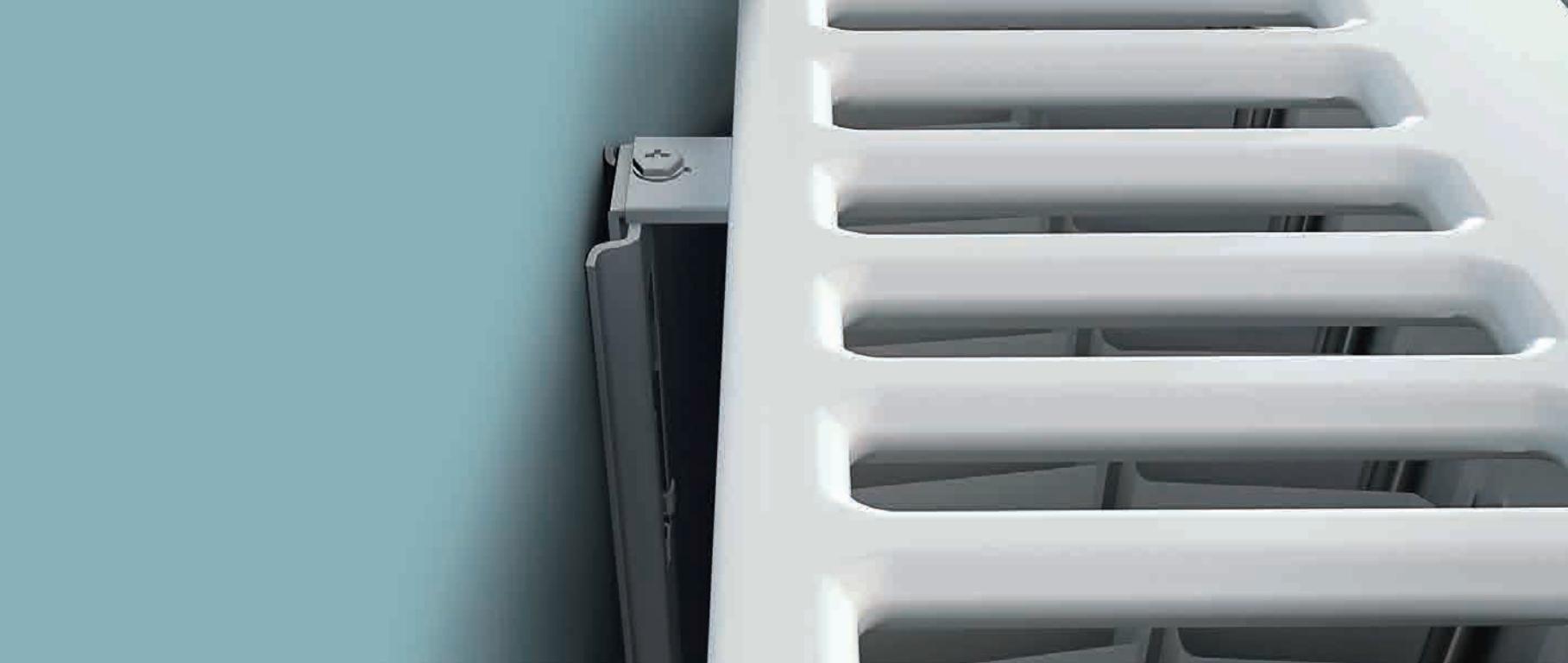

4、将弹簧挂臂上端的卡钩完全卡入散热器上端边缘,从而使散热器通过弹簧挂臂安全保险地闭锁在墙壁上。


5、盖上散热器顶部盖板。


6、最后可以通过上端卡钩的调节装置,将散热器与墙壁间距调整到最佳状态。


如果选择在不拆除包装的情况下对 HM 散热器进行墙壁安装固定,建议采用预安装适配器

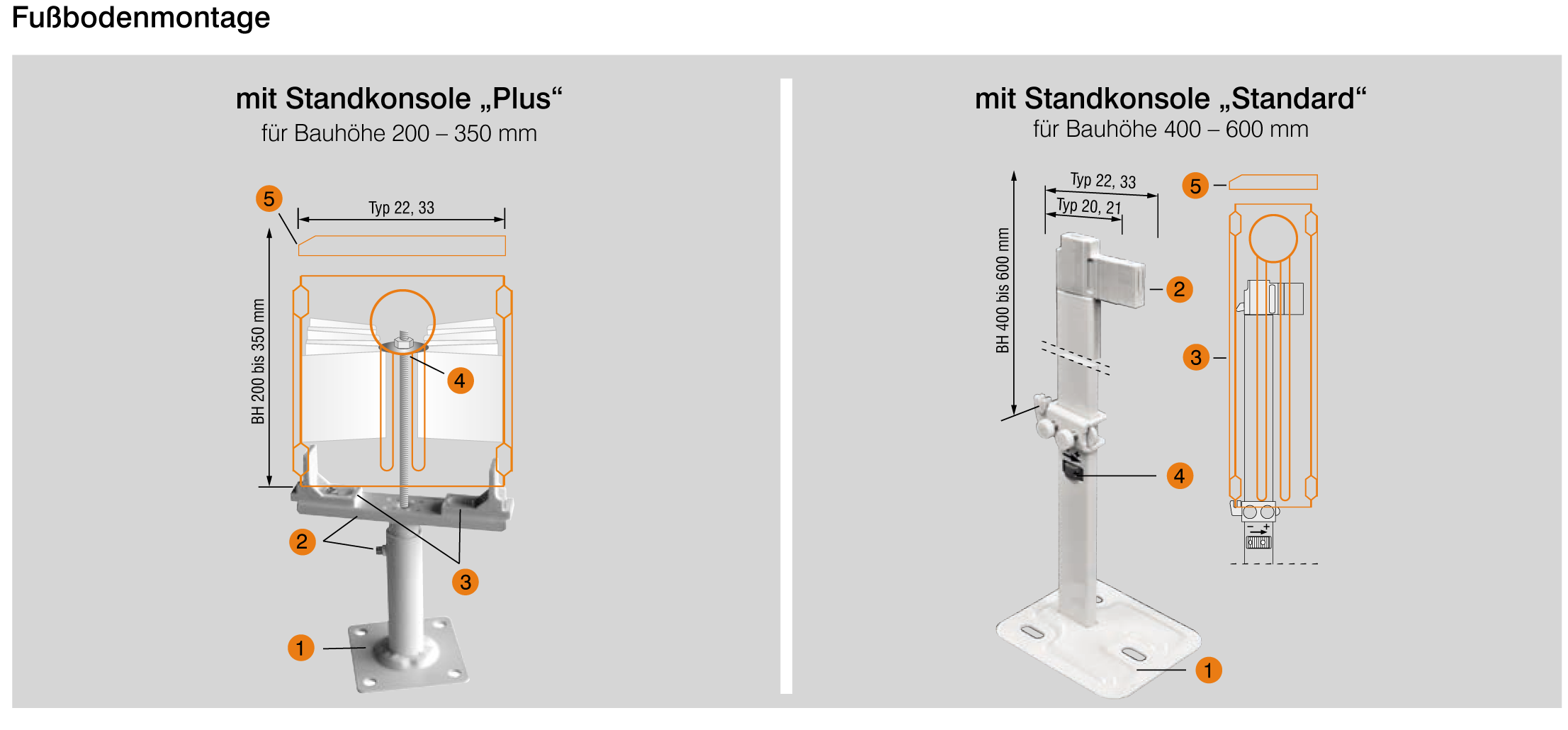

2、落地支架安装示意

 采用落地式支架“PLUS”,适合高度200-350mm高的散热器


1.将落地式支架的下面部分定位并固定在地面上;


2.将落地式支架的上面部分调整到需要的高度,然后将上下两部分锁闭在一起;


3.调整塑料支架的宽度,将散热器放置在支架上(拿掉顶端盖板


4.通过紧固螺杆,螺杆垫片被挤压在两侧对流片上,并将散热器锁定在落地式支架上;


5.盖上盖板。

采用落地式支架“Standard”,适合高度400-600mm的散热器


1.将落地式支架定位并固定在地面上;


2.在某些情况下须将塑料件截短,以便与相应的散热器型号相适应;


3.将散热器卡臂调整到所需要的高度;


4.将散热器拿掉盖板并放置在支撑脚架上;用紧固螺丝将散热器闭锁在支撑脚架上;


5.盖上盖板。
