CLASSIC

CLASSIC Easy Uni

——五接口,万能安装

      CLASSIC Easy Uni系列的产品延续了CLASSIC K系列的经典外观,同时又在K系列的基础上增加了底部接口,内置连杆三通,使得散热器的安装连接方式更加多样化。加上背面无挂钩的设计,可谓是系列实现了万能安装。


  • 结构型号:20K/21K/22K/33K
  • 结构高度(mm):300/400/500/600/750/900
  • 结构长度(mm):400-2000
  • 接口型号:5 x G 1/2 内丝螺纹接口

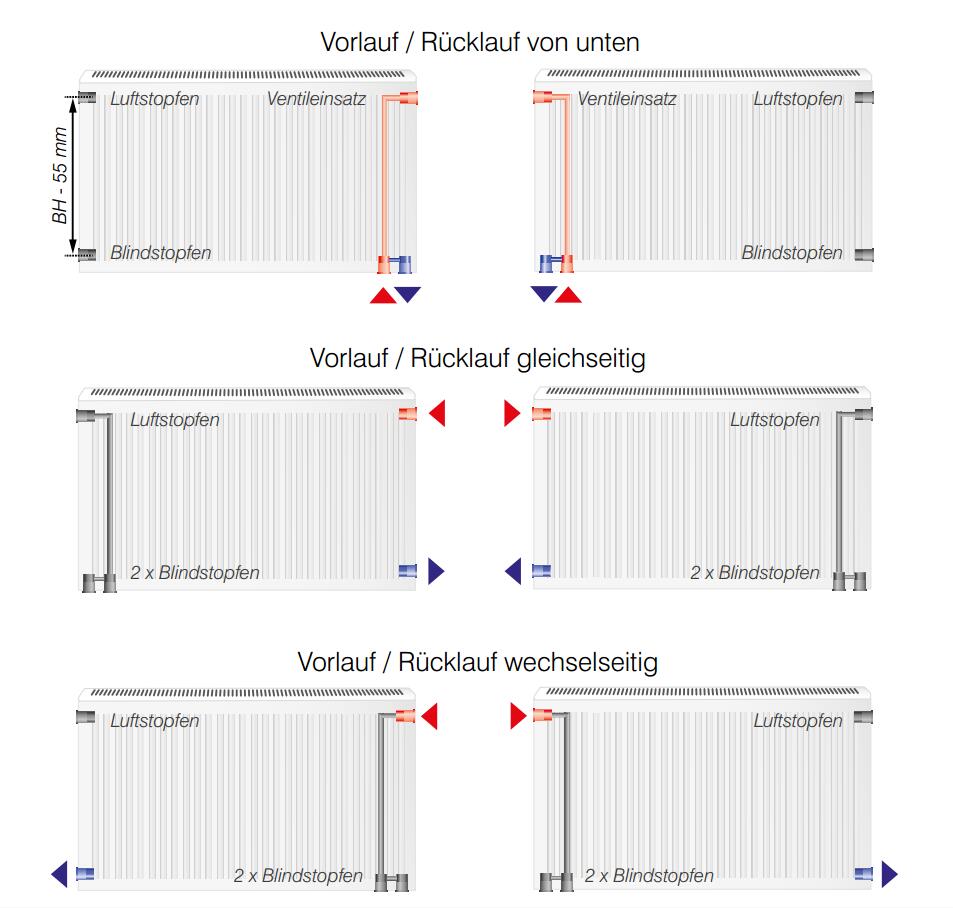

  • 接口中心距离:
                侧接:=标称高度-55mm
                底部连接:底部接口:50mm
  • 工作压力: 10 b ar
  • 检测压力: 13 b ar
  • 温       度: 最高110° C
  • 介       质: 水
  • 适用范围:家庭独立采暖系统

CLASSIC Easy Uni

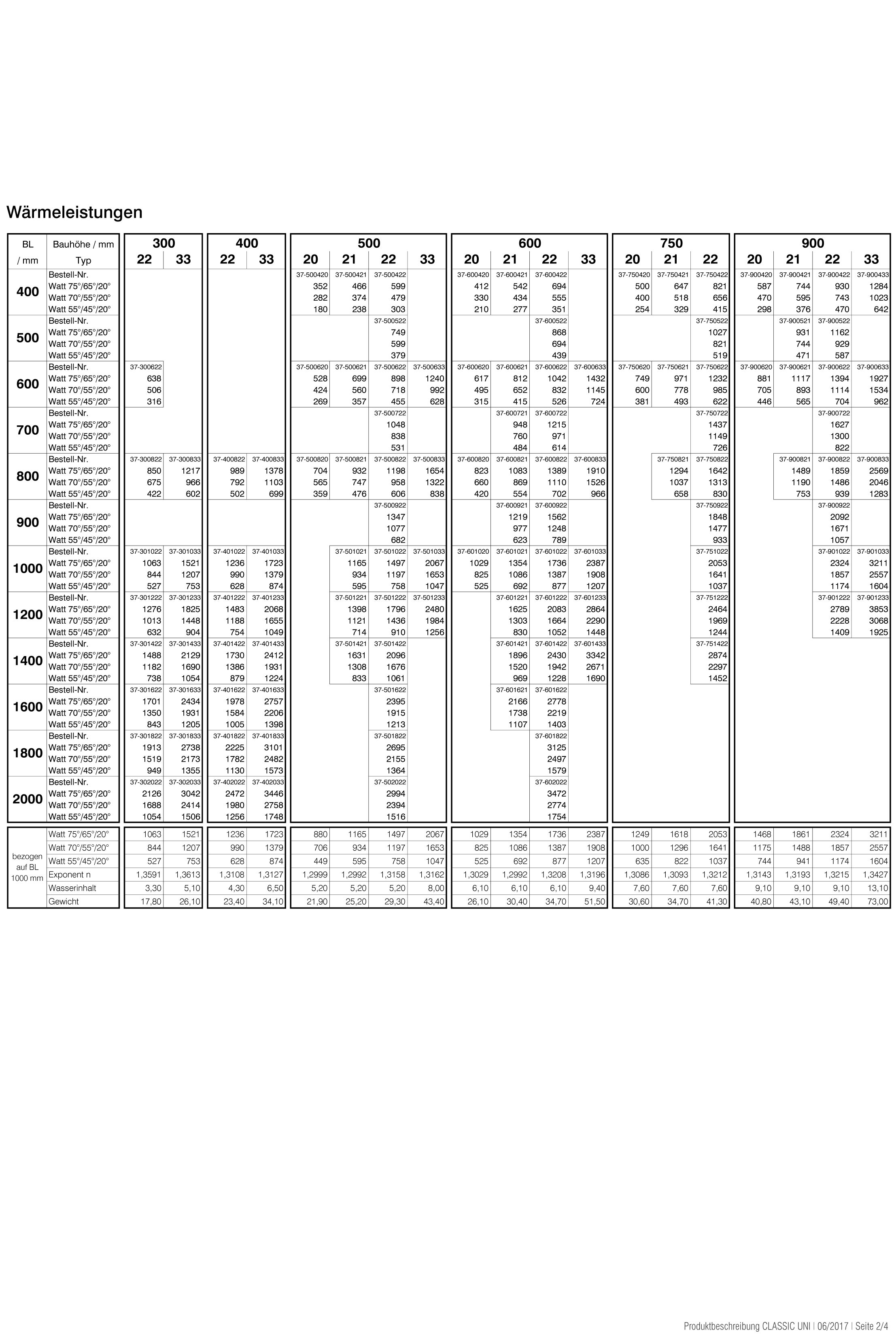

——参数表

俯视结构示意图
