THEMA M

——平面设计，串联水流

          THEMA M 系列的产品采用了森塔拉串联式水流科技，又兼具了平面的设计。


  • 结构型号：20K/21K/22K/33K
  • 结构高度（mm）：300/400/500/600/750/900
  • 结构长度（mm）：400-2000
  • 接口型号：4 x G 1/2 内丝螺纹接口
  • 接口中心距离：
​                底部中央接口：H=50mm
  • 工作压力： 10 b ar
  • 检测压力： 13 b ar
  • 温       度： 最高110° C
  • 介       质： 水

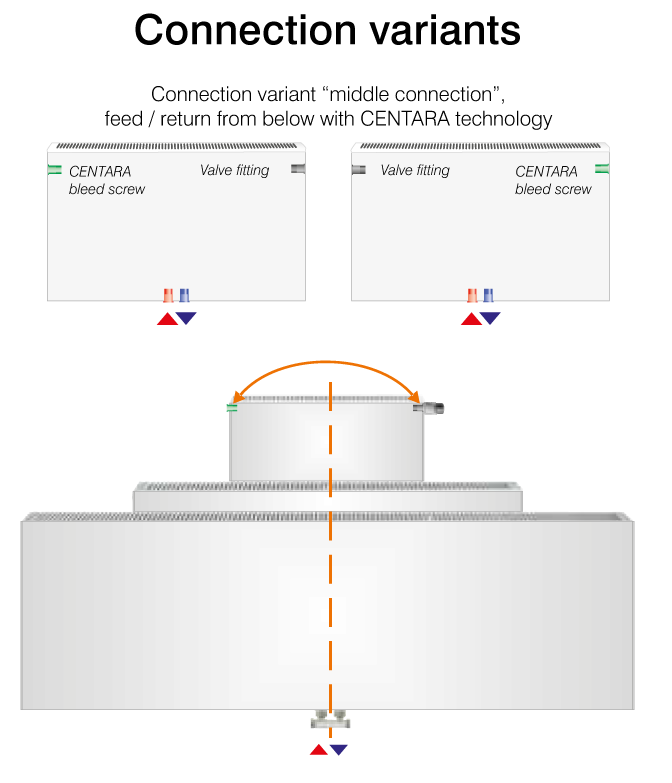

俯视结构示意图

THEMA M

——参数表
